Soluciones ofrecidas


5.1 Medición de gases

Esta solución es básica ya que si podemos saber los gases y concentraciones que hay podemos saber si se puede acceder y en que condiciones . Posteriormente con una medición continua podemos saber si las condiciones cambian , protegiendo a las personas y instalación . Para que el equipo sea apto para trabajar en una zona con posible riesgo de atmósfera inflamable este debe de estar certificado para que nunca el propio detector pueda aportar esa energía capaz de inflamar un gas , por ello ha de estar certificado para ese propósito a poder ser con certificación ATEX.


5.1.2 Recomendaciones de aplicación

Las mediciones previas a el acceso se pueden realizar de dos formas :

1 Bajando el detector o sensores al espacio confiando , utilizando la función PEAK HOLD o otra que nos permita congelar los valores más peligrosos encontrados, en el caso de no tener sensores remotos , en este la lectura seria directa.

2 Utilizando un detector con bomba de aspiración . Con este equipo nos permite aspirar los gases del interior del espacio pasándolos a través del detector que tiene el usuario pudiendo visualizando los valores del interior. Este sistema es muy eficaz con el O2 pero puede dar problemas si queremos detectar gases como el NO2, O2, CL2 etc. los cuales pueden ser absorbidos con facilidad por las paredes del tubo de aspiración falseando la medición al principio . Por otra parte este sistema nos facilita la medición a distancia principalmente en espacios reducidos con una lectura en continuo.

Para realizar una correcta medición antes de entrar se recomienda dejar 1 o 2 minutos el equipo midiendo en el punto deseado. En el caso de espacios confinados se recomienda realizar mediciones a poder ser a los tres niveles , en el caso de alcantarillas dándole máxima importancia a las de a ras del suelo y a la de la altura de la persona.





5.2 Máscaras y mascarillas con filtros

Las mascarillas y mascaras con filtros son equipos de protección individual los cuales llevan unos filtros específicos para uno o varios tipos de gases y o partículas, en ningún caso son aptos para trabajar en valores bajos de O2, ya que los filtros no generan ningún gas solo los reducen . Para poder saber si un filtro ya no actúa se puede detectar en el momento que se nota la presencia del gas tanto con el filtro como sin el . En el caso de los filtros de partículas el incremento de perdida de carga indica la saturación del filtro . Para determinar para que tipo de gas está concebido el filtro hay una serie de colores que lo determinan:

•  TIPO A : Contra vapores orgánicos y disolventes con un punto de ebullición superior a 65 ºC (marrón).
•  TIPO B : Contra vapores inorgánicos (gris).
•  TIPO E : Gases ácidos (amarillo).
•  TIPO K : Contra amoníaco (verde).
•  TIPO P : Partículas (blanco).

Filtros de un solo uso

•  TIPO Hg : Contra vapores de mercurio con una duración máxima de 50 horas(rojo blanco).
•  TIPO AX : Contra vapores orgánicos con un punto de ebullición inferior a 65ºC , (marrón) .
•  NO : Contar gases nitrosos(azul)
•  SX : Contra sustancias específicas (violeta).

Aparte de la referencia del tipo de gas que filtran hay un número que indica el grado de protección:

•  Para gases tóxicos :

1 : Para valores <= a 10 VLA

2 : Para valores <= a 100VLA

•  Para polvos MASCARILLAS: Mascaras de visión total :

P1 : 4 VLA 5

P2 : 12 VLA 20

P3 : 50 VLA 100

La mascarillas o media máscaras son protecciones única y exclusivamente de las vías respiratorias por lo que no son aptas para gases irritantes , a menos que esta se complemente con una gafa aparte. Generalmente los filtros de las mascarillas o medias máscaras son con un grado de protección inferior al de las máscaras completas aún que hay excepciones . Las máscaras de visión total son máscaras que protegen las vías respiratorias y oculares lo cual permite trabajar con gases irritantes ya que el aire que llega a estos es el mismo que se respira . Normalmente estos EPIS llevan una rosca universal llamada M40 lo cual permite utilizar filtros de otros fabricantes siempre y cuando sigan la misma norma . En el caso de las media máscara cada fabricante utiliza una rosca diferente a excepción de la M 40 . Para la comprobación de la estanqueidad de una máscara o media máscara basta con colocársela tapando el o los filtros , inspirar observar que se mantiene el vacío en el interior . Todos los filtros llevan una fecha de caducidad la cual debe de ser respetada . El uso de mascarillas o máscaras en espacios confinados no es muy recomendable ya que las concentraciones pueden ser suficientemente altas como para que estas no sean eficaces por ello se recomienda en estos casos tener un medidor de gases que nos indique las concentraciones de gases a filtrar y en el caso de oler a gases con la máscara sustituir el filtro o comprobar la estanqueidad del EPI.





5.3 Equipos de escape

Los equipos de escape nos permiten que frente a una situación de emergencia donde hay o se sospecha que hay una presencia de gases altamente tóxicos o falta de O2 , poder tener una autonomía de 10 o 15 min. con aire de botella para poder salir de la situación de riesgo. Nuestros equipos llevar incorporado un sistema de abertura automática de la válvula de aire , que en el momento en que se habrá la funda para sacar la máscara o capucha conecte el aire y de esta forma mejorando la eficacia y comodidad del sistema . Los sistemas con capucha permiten una rápida y eficaz protección de vías respiratorias ya que son sistemas fáciles de colocar en la cabeza con escasos ajustes motivo que permite ser utilizado por gente poco preparada . Estos equipos solo son para ser utilizados como escape no para otros fines y cada vez que se utilizan en necesario volverlos a cargar aún que se hayan utilizado muy poco tiempo. Para controlar que al equipo se le está acabando la autonomía este lleva un silbato que avisa cuando queda un minuto de autonomía.

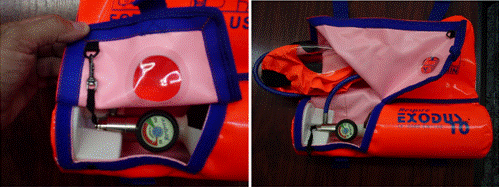

Equipo de escape Exodus




























DETALLE REARME EQUIPO











5.4 Equipos de respiración de aire externo

Para poder trabajar en espacios confinados con un cierto riesgo conocido de gases tóxicos o falta de O2 hay equipos tipo M26/200 y M26/300 tanto asistidos por una turbina como no asistidos que permiten tomar aire del exterior para ser respirado por el usuario . Estos sistemas tienen las siguientes ventajas sobre los equipo de aire comprimido:

•  El aire que se respira no es aire comprimido con posible escasez de humedad y sin enfriar por el efecto de descomprimirse el aire , mejorando la comodidad del trabajo y pudiendo alargar los periodos en el espacio .
•  En el caso del equipo no asistido la falta de necesidad de una fuente energía o aire comprimido.
•  En el caso del equipo asistido por turbina esta tiene un consumo eléctrico muy inferior al de un compresor por lo cual un equipo de dos personas puede ser alimentado a través de un convertidor de 24VDC a 220 con una potencia de 500Watios y en un compresor como mínimo se tendría de triplicar la potencia .
•  En caso de fallo eléctrico que impida el suministro del aire comprimido o flujo de la turbina , esta permitiría que a presión negativa la persona pudiese respirar , para salir de la zona .
•  Coste inicial más bajo en caso de requerir compresor .
•  Peso y volumen equipo











5.5 Equipos de línea de aire comprimido

Los equipos de línea de aire comprimido son equipos de respiración los cuales reciben aire de una manguera procedente de un compresor , red o batería de botellas. El aire es suministrado al usuario a través de máscaras o capuces con sus diferentes variaciones ( con casco, pantalla contra impactos, protección contra soldadura, etc.).

El regulador puede ir integrador en el cinturón o en la máscara dependiendo del tipo de regulación. En el caso de la baterías de botellas o carros con botellas estos llevan un regulador que realizan una primera regulación ya que las botellas pueden ir a 300 bar.

El aire debe de ser limpio y apto para respirar por lo que el caso de equipos de red o compresor se recomienda si no se está seguro de su pureza , en colocar una etapa de filtrado .

Estos equipos tienen gran popularidad principalmente entre las empresas de limpieza y químicas ya que casi todas las empresas tienen aire comprimido para conectase a la red , pudiendo trabajar en zonas con riesgo de gases inflamables y en el caso de no haber línea de aire se puede utilizar carros con botellas. La mayoría de esto equipos llevas una alarma de aviso para cuando la presión que llega al regulador empieza a ser baja .



















5.6 Equipos autónomos de respiración



Estos equipos suministran el aire a la persona a trabes de una máscara de visión total , y el aire procede de una o dos botellas que lleva el usuario. Las botellas normalmente van cargadas a 300 bar y la regulación de esta se realiza normalmente en dos etapas. Llevan provisto un manómetro de presión con aviso auditivo que avisan cuando la presión está por debajo de 50 bar. Estos equipos nos permiten proteger las vías respiratorias y oculares en ambientes con concentraciones altas de tóxicos y falta de O2, con el inconveniente del peso y autonomía ya que normalmente es cercana a 45 min. Si se utiliza una botella de 6 litros .


5.7 Impulsores extractores de aire

Los impulsores extractores de aire son elementos que nos permiten diluir el aire de un espacio confinado con aire externo o aspirarlos para enviarlos al exterior. Para gases más pesados se recomienda la aspiración desde la parte inferior mientras que para gases igual o menos pesados que el aire impulsar aire para que de esta forma en el caso de haber aberturas superiores a estos gases se le facilite su evacuación, aun que cada caso se han de tener en cuenta donde se encuentran los gases acumulados y donde están las salidas de evacuación de los gases. En caso de generación de gases como soldando es necesario aspirar los gases en el punto de soldadura . Utilizando detectores de gases podremos comprobar la eficacia del sistema. En verano o en lugares con altas temperaturas o humedad inyectando aire podemos mejorar las condiciones de trabajo recomendando un caudal de 10 veces el volumen, con una velocidad mínima del aire de 0.5 m/s 1.8 km/h . En caso de utiliza equipos no aptos para zonas y gases inflamables es recomienda no utilizarlos como extractores no habiendo contrastado previamente el riesgo de atmósferas explosivas en el punto de aspiración. Todos estos equipos deben de coger y expulsar el aire en zonas bien ventiladas .

5.8 Trípodes y sistemas anticaídas

Para trabajos de más de 2 metros de altura es necesario tener un sistema anticaidas , por ello para espacios confinados de utilizan retráctiles de hasta 40 metros que permiten que las personas bajen a espacios confinados por su propio pie o a peso, con un sistema que permita que en caso de caída el equipo se bloquee impidiendo la caída de la persona y permitiendo su recuperación. El sistema anticaidas funciona como el cinturón de seguridad de un coche , el cual permite dar y recortar espacio y en caso de una velocidad brusca se bloquea . En el caso de que la persona baje con sus medios el retráctil también permiten recoger a las personas a traben de una rápida y sencilla maniobra del sistema. Para el caso de bajar la persona a peso se necesitan dos cuerdas una para subir y bajar a la persona y otra que actúa como anticaidas para el caso que falle el sistema de descenso, ascenso. Estos sistemas pueden ir montados en un punto fijo o en un móvil como es un trípode. Como nota antes de acceder a un espacio confinado con un sistema anticaídas se recomienda verificar la atmósfera con un detector de gases.

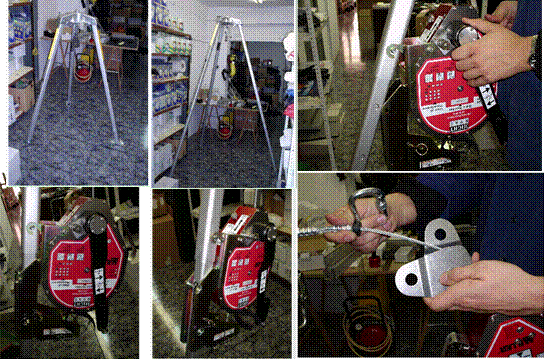

GUIA RAPIDA MONTAJE TRIPODE



















DESBLOQUEO PARA VOLVER A LA FUNCIÓN ANTICAIDAS DESBLOQUEO PATAS

RECOGER PERSONA

















5.9 Protección ocular

La protección ocular es uno de los riesgos con más incidentes por lo que es muy interesante proteger correctamente a la persona frente al riesgo concreto. Por ello I.P.S. SIBOL tiene una amplia gama de gafas diseñadas para riesgos específicos, incluso en graduado para gran parte de las aplicaciones. No es lo mismo proteger contra salpicaduras de disolventes que contra las partículas incandescentes de una radial. A continuación indicamos algunas de las normas y referencias de marcado que nos pueden orientar para la elección de una protección ocular, o ocular facial.

NORMAS :

•  EN 166: Riesgos mecánicos no especificado(partículas volando, etc)
•  EN 166 170 : Riesgos mecánicos no especificado(partículas volando, etc)

Contra radiación ultravioleta.

•  EN 166-169 : Riesgos mecánicos no especificado(partículas volando, etc)

Contra radiación de soldadura.

•  EN 166-171 : Riesgos mecánicos no especificado(partículas volando, etc)

Contra radiación infrarroja de un horno.


TIPO DE RESISTENCIA MECÁNICA :

•  S : Robusteza incrementada , soporta un impacto de una bola de acero de 22mm diámetro 44 gr. a 5,1 m/s
•  F : Impactos de alta velocidad baja energía , soporta un impacto de una bola de acero de 6 mm 0.88gr a 45 m/s
•  B : Impactos de media energía a 120 m/s
•  3 : Contra líquidos
•  9 : Contra salpicaduras de material fundido.
•  3-1.2 : Contra radiación ultravioleta.
• Otro elemento importante es la calidad óptica contrastada que puede ser 1,2,3.

1 igual a 0.06 dioptrías, 2 igual a 0.12 dioptrías y 3 igual a 0.25 dioptrías. Con una calidad óptica incorrecta nos podemos encontrar que los usuarios se mareen , tengan molestias o mal de cabeza, por ello tener una calidad óptica contrastada es vital para un trabajo correcto.

Para mejor adaptación Prevsib Gas S.L. en tiene algún modelo con diferentes tamaños .





























A NIVEL GENERAL SE RECOMIENDA QUE TODOS LOS EQUIPOS DE PROTECCIÓN MENCIONADOS PASEN SUS REVIONES
